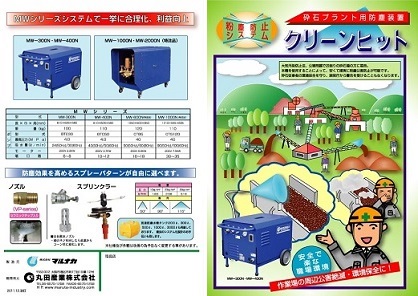

Cleanhit system▼防塵防止システム クリーンヒット

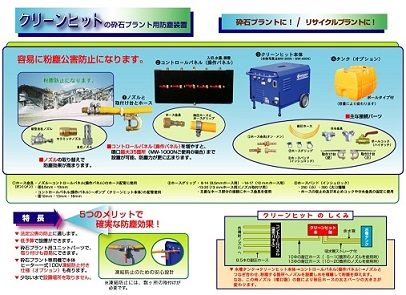

| ▼砕石プラント用防塵装置 | 大気汚染防止法、公害問題でお困りの砕石場の方に福音。 |
|---|---|
| 本機を使用することによって、安くて確実に防塵公害防止が | |
| 可能です。砕石従事者の環境保全を守り、諸官庁から警告を受けることもなくなります。 |
Clean Hit Relation Example
クリーンヒット関連 取り付け（施工）事例
-
Home 会社概要 アクセス お問い合せ サイトマップ
 |
 |
 |
|
凍結防止ユニット仕様 松下製 100Vポンプの凍結防止用 |
内部写真解説 クリーンヒットは、ポンプユニットとモーターからなります。 カバーを簡単に取り外しが可能です。 |
取り付け例 清水タンク1000L+クリーンヒットMW-300（清水を御使用ください） |
 |
 |
 |
|
ボールタップ付タンク ボールタップで、一定の位置で自動的に注水が止まります。また、別売りのキットになりますが自動給水ポンプシステムもございます。 |
ストレーナー タンク内の不順物を取り除きます。 取り外し可能で、清掃が楽に行えます。 |
取クリーンヒット MW2000型 特別仕様タイプ 噴霧可能ノズル数20～30個 モーター15KW 使用電力200V |
 |
 |
 |
|
凍天井ノズル 大型産廃工場 ストックヤード 天井より梁部より噴霧 MW2000型 ノズル数30ケ |
ミスト散布 大型産廃工場 ストックヤード 天井より梁部より噴霧 MW2000型 ノズル数30ケ |
噴霧 大型産廃工場 ストックヤード 天井より梁部より噴霧 MW2000型 ノズル数30ケ |
 |
 |
 |
|
コントロールパネル ノズル噴霧の入り切り及び水量調整パネルです。 |
ストレーナー 水に不純物が入るとポンプ故障の原因になります。 可能性のあるお客様にストレーナーをおすすめします。 |
スプリンクラー 90°、 180°、360°回転タイプあります。 水量、水圧にもよりますが、約8m以内に散水可能です。 |
 |
 |
|
|
本体用電源（MW400用） 3相 200V 3.7KW ソケット4P 20A 凍結防止ユニット用電源 100Ｖ 15ワット 5Ａ 写真は、2台用です。 |
電源BOX |
|
セラミックノズル取付例
 |
 |
 |
|
▼扇型に広がり噴霧 写真は取り付け台（逆タイプ） |
広がり角度は、50°90°115°等あり噴霧範囲より角度を決定。 |
手元レバーにより水量調整ができます。 その他、円形状噴霧タイプなど 各種ございます。 |
 |
 |
|
|
▼ホッパー上より噴霧 － 写真は取り付け台（正タイプ）
ガス穴あけて施工 |
内部写真
|
